| Materiaal van het lichaam: | Gesmeed staal: koolstofstaal, A182-F22 | versiering: | Halve stelliet/volle stelliet |
|---|---|---|---|
| Grootte: | 1/2 inch - 2 inch | Bepaling van de druk: | Klasse 2500LB / 2500# |
| Verstuiver: | Handwiel | Verbindingseinden: | SW, Contactdooslas |
| Bonnettype: | Drukafdichting motorkap, PSB | OEM-service: | - Ja, dat klopt. |

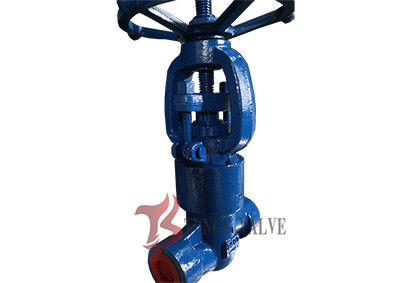

Hoogdruk 2500LB PSB gesmeed staal F22 poortklep solide wig regelmatig boren SW
Snelle details:
1Product: Ansi 2500LB gesmeed hekklep
2. constructies: PSB, drukdichtheid
3. Borentyp: Regelmatig boren
4Groottebereik: 1/2" tot 2".
5Drukken: klasse 2500LB / 2500#
6Eindverbindingen:
7Materiaal beschikbaar in: A182-F22
8Er zijn verschillende afwerkingsmaterialen beschikbaar om aan de verschillende serviceomstandigheden te voldoen.
9Speciaal: NACE MR 0175
Kenmerken
1. Hoofdstuk gasket stijl
Vlekkeloos staal + flexibele grafiet gecombineerde pakking
Gelast van de ringverbinding
Bevestiging onder druk
2Verpakking
Zoals gebruikelijk wordt voor het verpakkingsmateriaal flexibele grafiet gebruikt, maar ook PTFE of gecombineerd verpakkingsmateriaal op verzoek van de klant.
3. Lichaam en motorkapverbinding
Drukdichtingsbonnet.
4Operatie.
Handwiel, blote stam, elektrische actuator
5. Discontwerp
NPS<2 - De deurklep is een solide wigklep.
6Achterbankontwerp
Alle poortkleppen hebben een achterbank.
7Stamontwerp
De stam is een integraal gesmeed ontwerp en de minimale diameter van de stam moet voldoen aan de standaardvereisten.
8Ga zitten.
Voor koolstofstaal hekklep, de stoel is meestal gesmeed staal. De stoel afdichtingsoppervlak is overlapping gelast met harde legering gespecificeerd door de klant.de stoel is integraal aan het lichaamDe stoel met draad of met las is ook optioneel voor een poortklep van roestvrij staal.
Beschrijving
Onderdelen en materiaallijst van gesmeed staal hekklep voor 2500LB drukdichtingskap
| Nee, dat is niet zo. | Deelnaam | F22/F6a | F22/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316(L)/316(L) | F51/410HF |
| 1 | Lichaam | F22 | F22 | LF2 | F11 | F304 ((L) | F316(L) | F51 |
| 2 | Zitting | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 ((L) | F51 |
| 3 | Klem | F6a | F6a | F304 | F6aHF | F304 ((L) | F316(L) | F51 |
| 4 | Stam | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | F51 |
| 6 | Hoofdstuk | F22 | F22 | LF2 | F11 | F304 ((L) | F316(L) | F51 |
| 8 | Pinnetje | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Klier | 410 | 410 | 304 | 410 | 304 | 316 | F51 |
| 10 | Oogklier | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8(M) |
| 11 | Glantafwijk | F22 | F22 | LF2 | F11 | F304 | F304 | F304 |
| 12 | Hexnoot | 2 uur | 2 uur | 2 uur | 2 uur | 8(M) | 8(M) | 8(M) |
| 13 | Stengelnoot | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Vergrendelingsnoot | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Naamplaat | AL | AL | AL | AL | AL | AL | AL |
| 16 | Handwiel | A197 | A197 | A197 | A197 | A197 | A197 | A197 |
| 17 | glijmiddelpakking | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Verpakking | Grafiet | Grafiet | Grafiet | Grafiet | Grafiet | Grafiet | Grafiet |
| 23 | Afdichtingsdichting | 420 | 420 | 304 | 304 | 304 ((L) | 316 ((L) | 420 |
| 24 | P.S. Ring | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | P.S. stoel | 420 | 420 | 304 | 304 | 304 ((L) | 16 ((L) | F91 |
| 26 | Nootpakket | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | verpakkingsnoot | van gietijzer | van gietijzer | van gietijzer | van gietijzer | van roestvrij staal | van roestvrij staal | van roestvrij staal |
2. Hoofdverbindingsdimensies voor 2500LB PSB gesmeed stalen hekklep beschikbaar.
