Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal van het lichaam: | Gesmeed staal: F22 | versiering: | 13Cr, Halve Stellite/Volledige Stellite |
|---|---|---|---|
| grootte: | 1/2 inch - 2 inch | Bepaling van de druk: | Klasse 2500LB / 2500# |
| Verstuiver: | Handwiel | Verbindingseinden: | SW, Contactdooslas |
| Bonnettype: | Drukafdichting motorkap, PSB | Oem-service: | - Ja, dat klopt. |

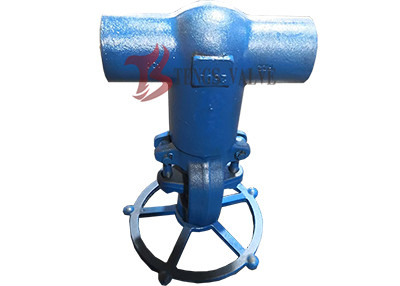

PSB, Drukafdichting met drukafsluiting F22 Schuifafsluiter, Hogedruk Gesmede Stalen Schuifafsluiters, Dn25, Ansi 2500LB, SW Aansluiting
Snelle details:
1. Product: Hogedruk 2500LB Gesmede Schuifafsluiter
2. Constructies: PSB, Drukafdichting met drukafsluiting
3. Boringstype: Volle boring
4. Maatbereik: 1/2" tot 2".
5. Drukclassificaties: Klasse 2500LB / 2500#
6. Eindverbindingen: SW, Socket gelast
7. Materialen beschikbaar in: A105 N, LF2, F5, F11, F22, F304, F316, F316L, F51, F53 of Equivalent;
8. Verschillende trimmaterialen zijn beschikbaar voor verschillende servicecondities
9. Speciaal: NACE MR 0175
Kenmerken
1. Type afdichting van de afdichtingspakking
Roestvrij staal + flexibele grafiet gecombineerde pakking
Ringvoegpakking
Drukafsluiting ontwerp
2. Pakkingsafdichting
Zoals gebruikelijk wordt flexibel grafiet gebruikt als verpakkingsmateriaal. PTFE of gecombineerd verpakkingsmateriaal kan ook worden gebruikt indien gevraagd door de klant.
3. Behuizing en afdichtingsverbinding
Drukafsluiting met drukafsluiting.
4. Bediening
Handwiel, Blote steel, Elektrische actuator
5. Schijfontwerp
NPS<2 Schuifafsluiters zijn massieve wigschuiven.
6. Backseat ontwerp
Alle schuifafsluiters hebben een backseat ontwerp.
7. Steelontwerp
De steel is een integraal gesmeed ontwerp. De minimale diameter van de steel moet voldoen aan de standaardvereisten.
8. Zitting
Voor koolstofstalen schuifafsluiters is de zitting meestal gesmeed staal. Het afdichtingsoppervlak van de zitting is overlaagd gelast met harde legering gespecificeerd door de klant. Voor roestvrijstalen schuifafsluiters is de zitting integraal met de behuizing, of kan deze direct na harde legering worden bewerkt. Draad- of gelaste zitting is ook optioneel voor roestvrijstalen schuifafsluiters.
Beschrijving
Gesmede Stalen Schuifafsluiter Onderdelen en Materialenlijst Voor 2500LB Drukafdichting met drukafsluiting
| NR. | Onderdeelbenaming | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/410HF |
| 1 | Behuizing | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 2 | Zitting | 410 | 410HF | 304 | 410HF | 304(L) | 316(L) | F51 |
| 3 | Wig | F6a | F6a | F304 | F6aHF | F304(L) | F316(L) | F51 |
| 4 | Steel | 410 | 410 | 304 | 410 | 304(L) | 316(L) | F51 |
| 6 | Afdichting | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 8 | Pin | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Klier | 410 | 410 | 304 | 410 | 304 | 316 | F51 |
| 10 | Klier oogbout | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8(M) |
| 11 | Klierflens | A105 | A105 | LF2 | F11 | F304 | F304 | F304 |
| 12 | Zeskantmoer | 2H | 2H | 2H | 2H | 8(M) | 8(M) | 8(M) |
| 13 | Steelmoer | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Vergrendelmoer | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Naamplaatje | AL | AL | AL | AL | AL | AL | AL |
| 16 | Handwiel | A197 | A197 | A197 | A197 | A197 | A197 | A197 |
| 17 | Smeringspakking | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Pakking | Grafiet | Grafiet | Grafiet | Grafiet | Grafiet | Grafiet | Grafiet |
| 23 | Afdichtingspakking | 420 | 420 | 304 | 304 | 304(L) | 316(L) | 420 |
| 24 | P.S.ring | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | P.S.zitting | 420 | 420 | 304 | 304 | 304(L) | 16(L) | F91 |
| 26 | Moerpad | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | Pakkingsmoer | Gietstaal | Gietstaal | Gietstaal | Gietstaal | Roestvrij staal | Roestvrij staal | Roestvrij staal |
