| Karosseriemateriaal: | a105n | versiering: | 13Cr, Halve Stellite/Volledige Stellite |
|---|---|---|---|
| Grootte: | 1/2 inch - 2 inch | Bepaling van de druk: | Klasse 800LB/800# |
| Verstuiver: | Automatisch | Verbindingseinden: | SW (Contactdooslas) |
| Type schijf: | Lifttype | andere: | OEM beschikbaar |

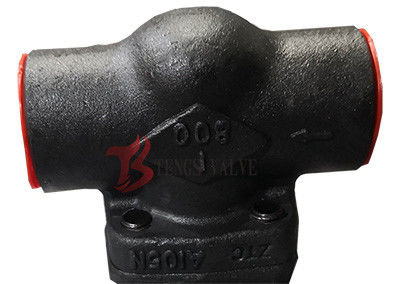

Vervaardiging uit gesmeed staal A105N, SW, DN25, 800LB, API602
Snelle details:
1. constructies: OS&Y, Bolted Bonnet, Welded Bonnet & Pressure Sealed Bonnet;
2Volledige poort / verminderde poort
3Groottebereik: 1/2" tot 2".
4Drukken: ANSI 800LB
5. Eindverbindingen: Socket Weld (SW)
6. Materiaal beschikbaar in: A105N
7Er zijn verschillende afwerkingsmaterialen beschikbaar om aan de verschillende serviceomstandigheden te voldoen.
8. NACE MR 0175 op aanvraag
Normen
Ontwerp en vervaardiging: BS5352, API602
Grootte eindverbinding:
1) Afmetingen van het stopcontact: ANSI B16.11
2) Afmetingen van de schroefdraad: ANSI B1.20.1
3) Afmeting van het achterste lassen: ANSI B16.25
4) Afmeting van het uiteinde van de flenster: ANSI B16.5
Inspectie en beproeving van de klep: API598
Materiaal volgens ANSI/ASTM
Kenmerken:
1. Temperatuur-drukwaarden voor koolstofstaal
CL150-285P.S.I @ 100° F
CL300-740P.S.I @ 100° F
CL600-1480P.S.I. @ 100° F
CL800-1975P.S.I @ 100° F
CL1500-3705P.S.I. @ 100° F
2. Het schijftype van de remklep
Swingtype, Lifttype, Balltype-controleventiel
3. Lichaam en motorkapverbinding
met een breedte van niet meer dan 15 mm
met een breedte van niet meer dan 15 mm
Hoofdstuk van de drukdichtheid
4- Afdekking gasket stijl.
Roestvrij staal + flexibele grafiet-gewapende pakking
Metalen pakketten, metalen ringpakketten, drukdichtheid van de kap
5Ga zitten.
Metalen zitvlakken.Voor een remklep van roestvrij staal wordt gewoonlijk een integrale stoel gebruikt, of deze kan na het lassen van een harde legering volledig bewerken.
6. Borentyp:
Volledige boring (FB), verminderde boring (RB)
Beschrijvingen:
1.Deelstukken en materiaallijst van gefabriceerde staalcontroleventielen:
| - Nee, dat is niet waar. | Deelnaam | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316(L)/316(L) | F51/F51 | F20/F20 |
| 1 | Lichaam | A105 | A105 | LF2 | F11 | F304 ((L) | F316(L) | F51 | F20 |
| 2 | Zitring | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 ((L) | F51 | F20 |
| 3 | Plaat | F6a | F6a | F304 | F6aHF | F304 ((L) | F316(L) | F51 | F20 |
| 5 | Gaskets | 304+ Flexibel garfiet | 316+ Flexibel garfiet | ||||||
| 6 | Hoofdstuk | A105 | A105 | LF2 | F11 | F304 ((L) | F316(L) | F51 | F20 |
| 7 | Bolt | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8M | B8M |
| 15 | Naamplaat | AL | AL | AL | AL | AL | AL | AL | AL |
| 32 | Niet | AL | AL | AL | AL | AL | AL | AL | AL |
| 33 | Stalen bal | 430 | 430 | 304 | STL | F316(L) | 316 ((L) | STL | STL |
| 34 | Scheermoer | 2 uur | 2 uur | 8 | 8 | 8(M) | B8(M) | 8M | 8M |
| 35 | Schommelarm | 410 | 410 | 304 | 410 | 316 ((L) | 316 ((L) | F51 | F20 |
| 36 | Pinnetje | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | F51 | F20 |
2.Hoofdverbindingsdimensies:
Klasse 800
| Specificatie | RP | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | ||
| (NPS) | F.P. | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Gezicht tot gezicht. | L | Lft | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 220 |
| (mm) | Schommel | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| Hoogte | H | Lft | 61 | 61 | 61 | 78 | 84 | 84 | 118 | 132 |
| (mm) | Schommel | 61 | 61 | 61 | 78 | 84 | 84 | 120 | 133 | |
| Afmetingen van de stroompoort | d | Lift | 7 | 9 | 13 | 175 | 23 | 30 | 35 | 46 |
| (mm) | Schommel | 8 | 105 | 135 | 18 | 24 | 29 | 36.5 | 45 | |
| Gewicht (kg) | Lift | 1.2 | 1.5 | 17 | 3.3 | 4.2 | 4.2 | 10.5 | 12.5 | |
| Schommel | 14 | 15 | 1.7 | 3.3 | 4.2 | 4.2 | 8.5 | 10.9 | ||
